Model
WJ100-1800 -II

Item specifics

Maximum paper width
2500mm
Working speed
100m/min
Corrugation Type
3Py
Crosscutting precision
±1mm
Automatic Grade
Automatic
Cutting length
500mm~9999mm
Total Power
150KW
Minimum cutting width
135mm

Product review

Description

中国工厂自动三层瓦楞纸板生产线
1.3套电动磨机架
齿夹头,手动蝶形盘式制动器,机械驱动提升,左、右平移,中
2.6套铁路及铁轨
导轨6000 mm,小车焊接10 mm。
3.1设置预热器
滚筒600 mm,压力容器证书电动调整包角。角度可在360°范围内调整纸张加热面积。

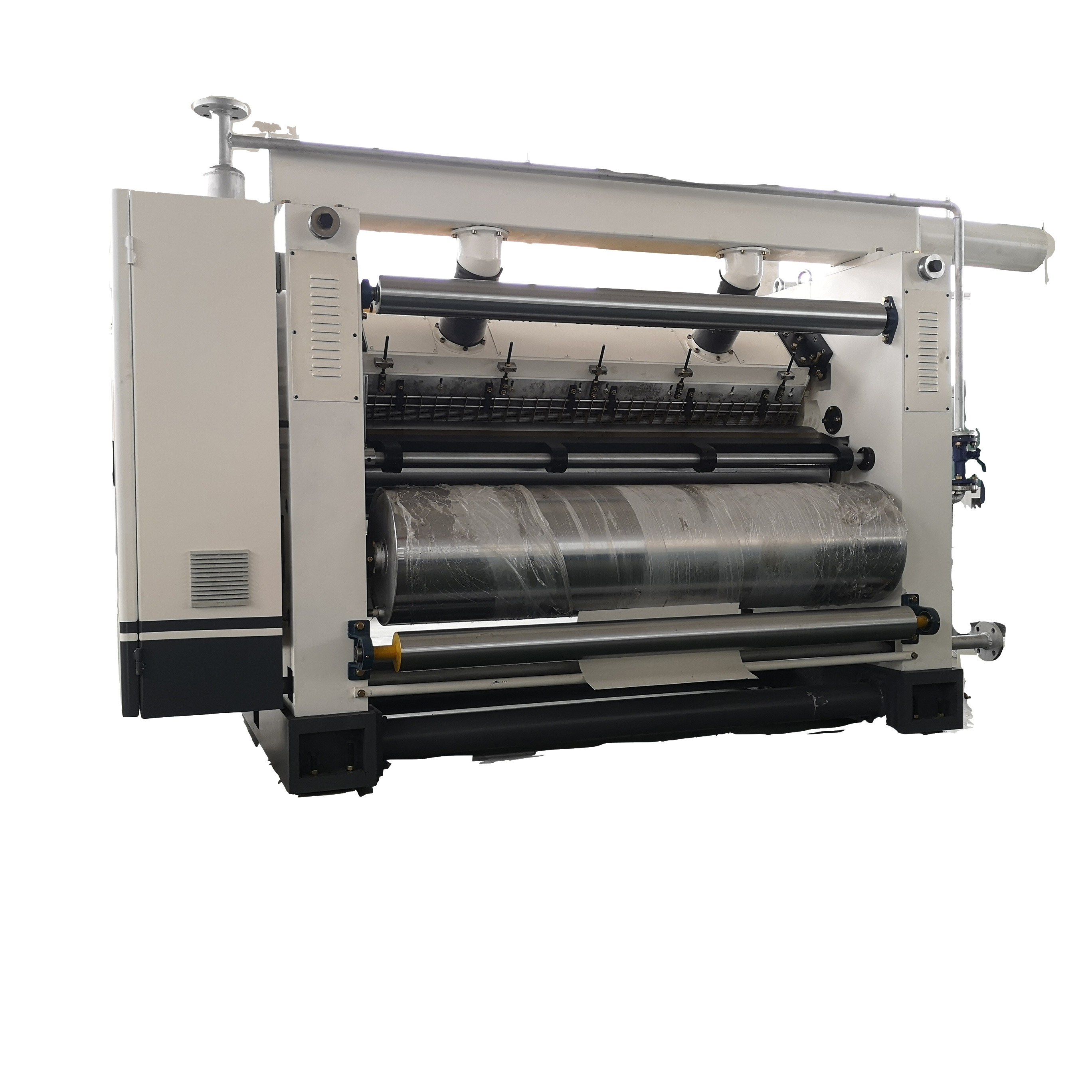

4.1套瓦楞纸单面片
瓦楞纸辊280mm,48 CrMo合金钢材料。采用独立变速箱,万向节传动结构。
6.1双胶机
辊子直径为215 mm,每层独立变频电机驱动,手动调整胶水间隙。
7.1设置输送机桥
采用独立变频电机驱动,拉纸吸张装置。
8.1设置双因子
干燥部为600 mm*12加热板,气动升降辊,采用紧凑型压路机。

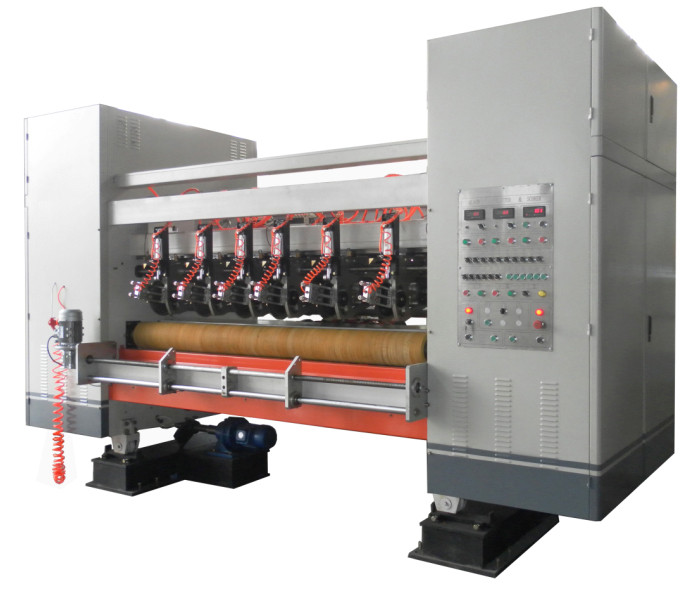

9.1套薄刀切割
电动薄刀,电调,五刀八丝,刀片用钨钢.
10.1套数控刀具螺旋刀
全交流伺服控制,储能制动器,螺旋刀式结构,油浸齿轮传动,10.4英寸触摸屏显示.

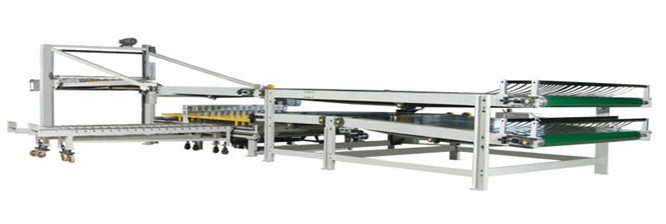

11.1套纸箱堆垛机
电调节板尺寸,气动控制水平输出板
12.1集胶站系统
管道用户准备,胶水装置由输送罐、主罐、储罐、胶水泵和回程泵组成。
13.1成套送风系统
客户自己的气源
14.1套蒸汽系统
包括管道阀门、蒸汽疏水阀、仪表和其他蒸汽元件。
15.1套电气控制系统
电控系统:单面机、驱动部分、双面机、涂胶机均采用变频电机,
台湾三角洲变频调速系统。主继电器采用法国施耐德名牌产品。
